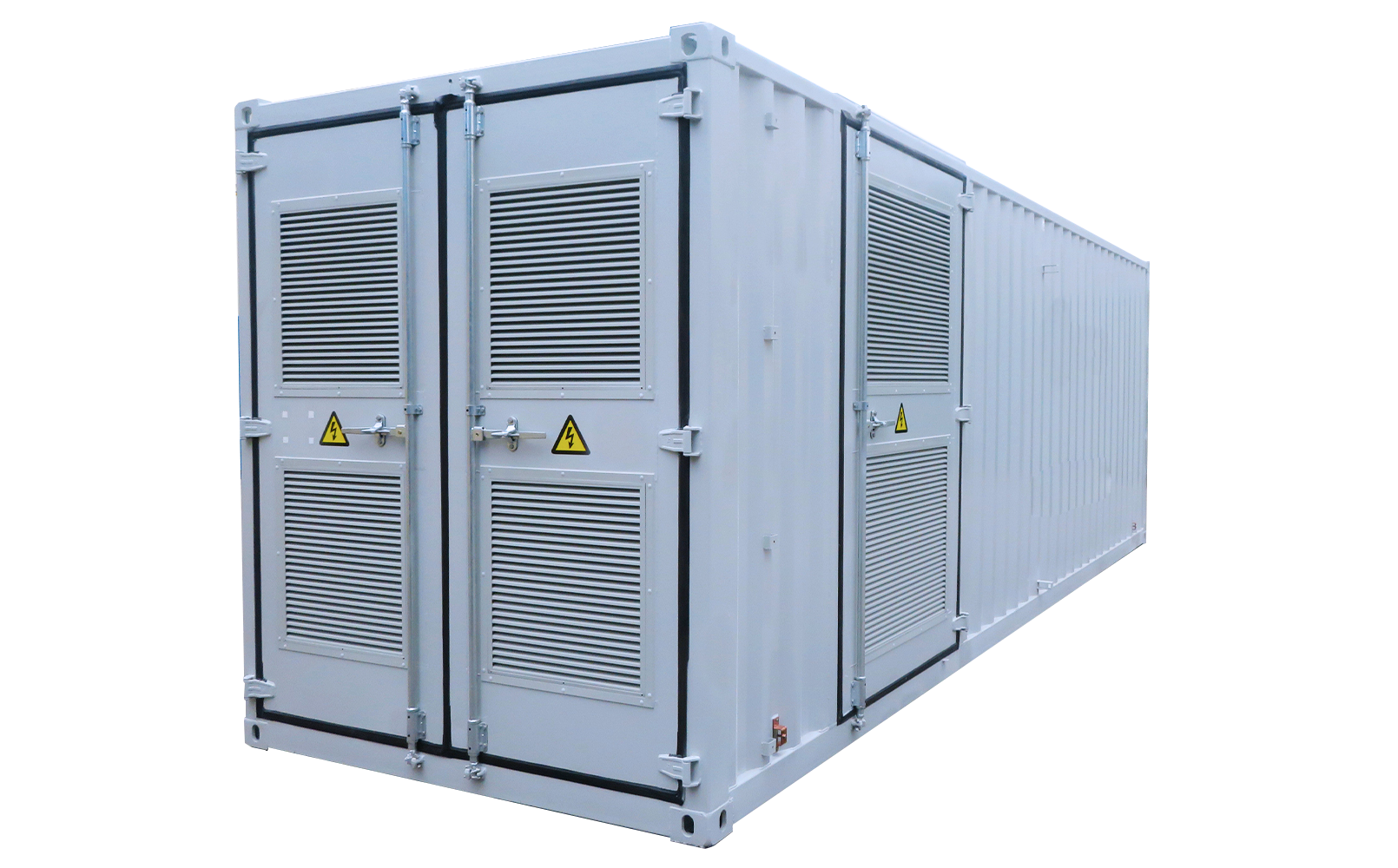

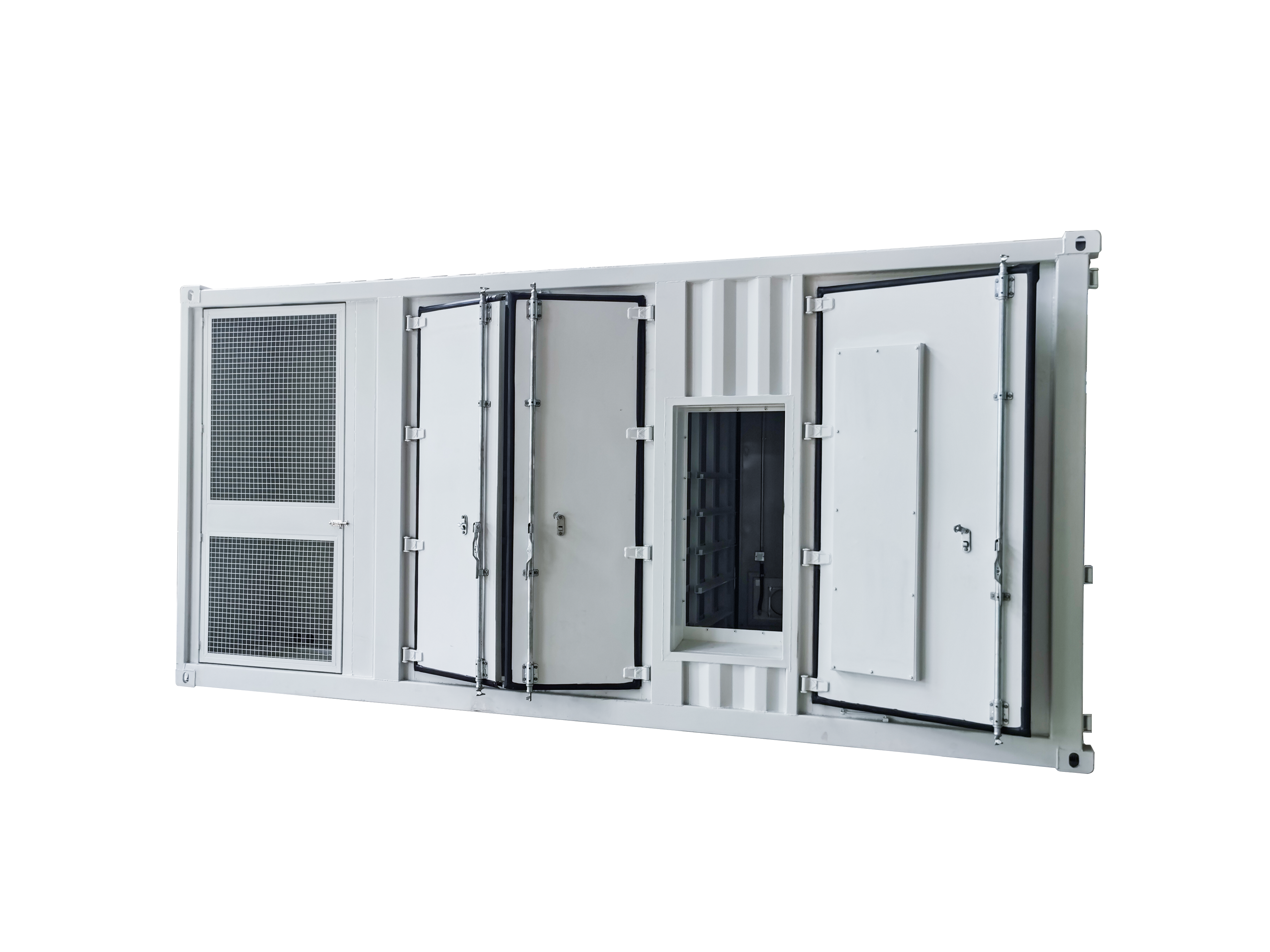

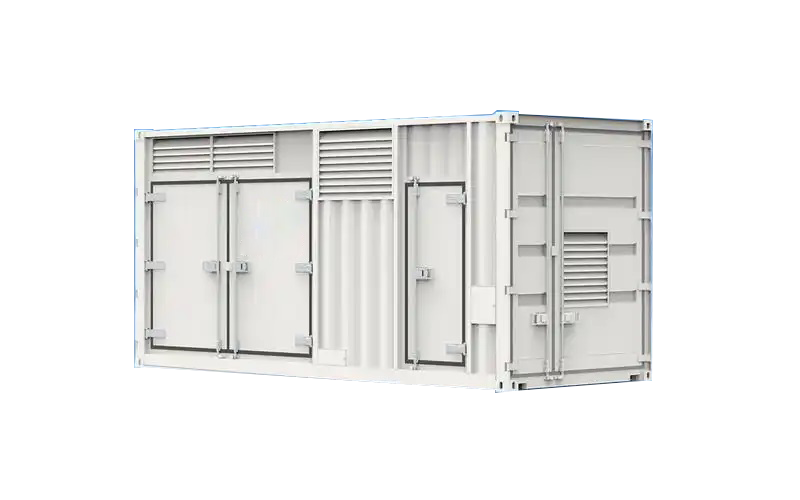

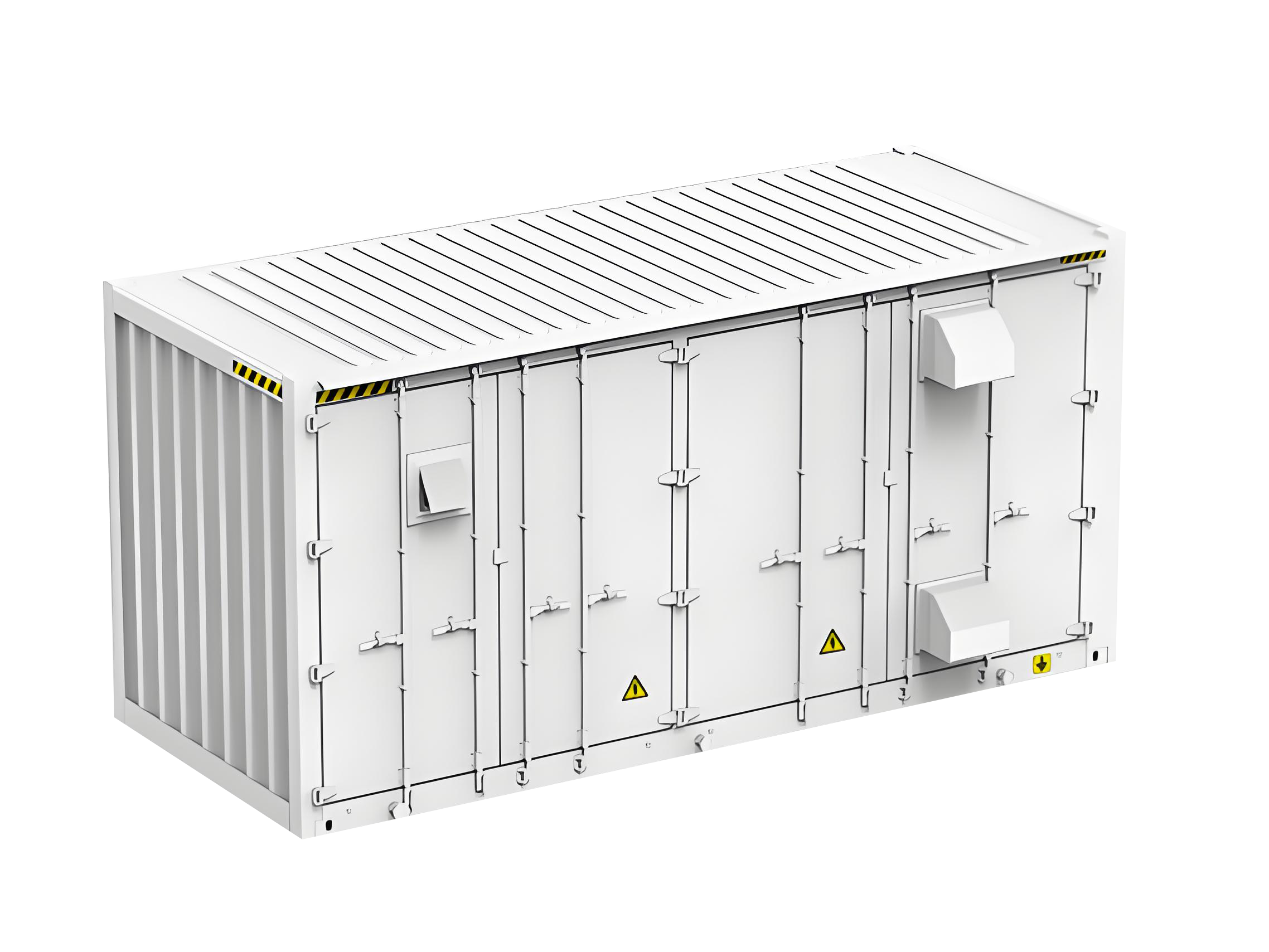

5MWh液冷集装箱式储能系统

5MWh液冷集装箱式储能系统是专为工商业储能服务的集装箱储能，结合了磷酸铁锂（LiFePO4）等先进技术,具备以下核心优势：

所属分类：

工业储能

咨询热线：

0632-8663156

留言咨询

相关产品

产品描述

降本增效：液冷散热，降低系统辅助功耗，同步提升电池寿命；半集成设计/安装简单/易于调试

灵活部署：采用标准化集装箱，可整体运输和吊装，不受地域限制；提前调试，减少现场联调工作，实现快速并网/安装简单/易于调试

安全可靠：电气和电池独立放置，防止热失控蔓延；微秒级可靠分断，降低75%短路电流；PACK级全氟己酮消防，可燃气体检测+排风，选配水消防

智能运维：本地EMS+云平台在线智能监控，实现少人值守和数字运维；故障自诊断，远程处理和升级；

产品参数

型号	电压	容量	电量	额定功率	放电深度	防水等级	操作温度	质保年限
5MWh液冷集装箱式储能系统	1331.2V	5MWh	5MWh	2507kW	95%	IP55	-20~55℃	5年

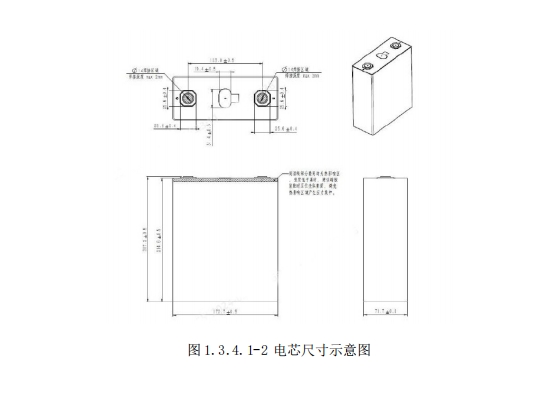

电芯基本参数

项目	规格	备注
电芯型号	LFP-MB31	/
电芯类型	方形电池	/
标称容量	314 Ah	0.5P/0.5P,(25 ±2)℃， 2.5V~3.65V 新鲜电池
标称能量	1004.8 Wh	0.5P/0.5P,(25 ±2)℃， 2.5V~3.65V 新鲜电池
标称电压	3.2 V	/
充电终止电压	3.65 V	/
放电终止电压	2.5V(T>0°C) 2.0V(T≤0°C)	(25±2)℃
最大瞬间充电电流	0.5p	/
电池组组合形式	1P416S

BMS 保护

序号	安全风险	防护策略
1	过压	BMS：一级预警时上报 PCS 告警，降低充电电流及功率二级告警时上报 PCS 禁充三级保护时上报 PCS 故障，并在一定时间后切断高压箱继电器
2	过流	BMS(充电)：一级预警时上报 PCS 告警，降低充电电流及功率二级告警时上报 PCS 禁充三级保护时上报 PCS 故障，并在一定时间后切断高压箱继电器BMS(放电)：一级预警时上报 PCS 告警，降低放电电流及功率二级告警时上报 PCS 禁放三级保护时上报 PCS 故障，并在滤波时间后切断高压箱继电器
3	短路	a）PACK 级别短路时，PACK 内熔断器承受短路电流，并在短时间内熔断，确保切断短路电流 b）簇级别短路时，由高压箱内继电器和熔断器共同保护，当SBMU 检测到回路电流高于正常运行电流时，切断继电器的保持电压，执行继电器切断动作，断开主回路；当短路电流较大时，此时熔断器熔断时间小于继电器切断执行时间，切断主回路动作主要由熔断器执行。 C）系统级别短路时，由 MBMU 电操控制隔离开关断开系统主回路。
4	热失控	电芯配有防爆阀，用于电芯发生热失控时的泄压功能，PACK 配有防爆透气阀，当 PACK 内压力过高时，对 PACK 进行泄压。消防系统具备簇级探测功能，可以通过消防管路对 PACK 内气体组分进行吸气探测，并且簇级探测器为多合一，具备 CO、温感、烟感、VOC 等参数的探测能力。在集装箱层级具备温感、烟感和可燃气体/一氧化碳/氢气探测器，探测器并且可以对燃气体/一氧化碳/氢气探测器浓度进行实时监测并上报消防主机，配有 PACK 层级的消防喷头与管路，可以直接将消防药剂喷射入PACK 内部，可以满足扑灭火灾和持续抑制复燃的要求。消防系统与 BMS 系统联动，当消防系统输出告警信号后，BMS能及时控制 PCS、BMS 切断高压回路。
5	穿刺	PACK 存在上下箱体，具备防穿刺能力，能够起到保护电芯的目的。集装箱进行外部保护，阻止外界因素对内部 PACK 造成影响。
6	跌落	PACK 已做过跌落测试，PACK 的正极或负极端子朝下从 1.2m高度处自由跌落到水泥地面上 1 次，不起火，不爆炸。集装箱内通过电池架对 PACK 进行固定，能够有效 PACK 在集装箱内部发生位移。
